설치 효과

01. 승객의 안전성Safety: 승객의 고의나 실수로 인한 선로 추락 방지,
화재 발생 시 고온의 연기와 열 차단, 비상 시 안전한 대피통로 제공

02. 쾌적성 및 환경개선Comfort: 전동차로 인한 열차풍(Piston Effect) 차단, 소음 및
분진 차단으로 승강장 환경 개선

03. 승객소통 및 동선확보Passenger regulation: 전동차와 승객을 연결해 주는 공간

04. 에너지 절감Saving energy: 기존 승강장을 리모델링하여 냉난방 공간을 선로와
분리함으로써 에너지 절감

05. 수익성Profitability: PSD 벽면을 이용한 광고 효과로 수익 창출

종류

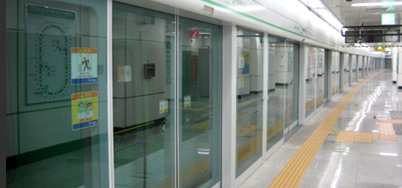

완전밀폐형Full-closed

지하 승강장에 설치, 승강장과 선로 사이를 완전히 차단하여, 안정성과 쾌적성이 뛰어나고, 에너지 절감 효과도 기대할 수 있음

ㆍ적용 : 지하 정거장
ㆍ공조시스템 : 가동
ㆍ설치 효과 : 안전성(100%), 자동/수동운전, 쾌적성(100%)
ㆍ시공성 : 구조적 강화, 천정 마감 있음

반밀폐형Semi-closed

지상 승강장에 설치, PSD 상부와 천장 사이가 개방된 구조로 시공이 쉬우며 안정성과 실용성이 뛰어남

ㆍ적용 : 지상 정거장
ㆍ공조시스템 : 비가동(환기 적용)
ㆍ설치 효과 : 안전성(100%), 자동/수동운전, 쾌적성(70%)
ㆍ시공성 : 구조적 강화, 천정 마감 없음

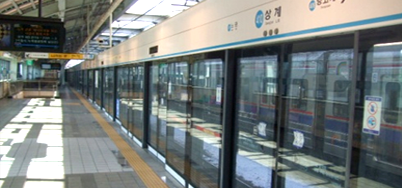

난간형Half-screen

지상 승강장에 설치, 전동차 문과 PSD가 조화롭게 배치, 설치된 구조로 승객의 시야를 확보할 수 있고 쾌적하고 개방된 공간 이미지를 연출할 수 있음

ㆍ적용 : 지상 정거장
ㆍ공조시스템 : 비가동(환기적용)
ㆍ설치 효과 : 안전성(70%), 자동운전, 시야 확보
ㆍ시공성 : 외부 환경요인 영향 우려

시공 및 납품실적

공사명

발주처

노선명

상세내용

역사	승강장	도어

공사 기간

인천도시철도1호선 검단연장선
2,3,4공구 승강장안전문공사

인천광역시도시철도본부
대우건설,코오롱글로벌,
지에스건설

인천도시철도1호선

3

2

192

2023.06~2025.05

4호선 사당역 승강장안전문
제조구매 설치

서울교통공사

서울2호선

1

2

80

2022.12 ~ 2023.12

동해남부선 부전외 13개역
승강장안전문 제조설치

국가철도공단

동해남부선

16

2

512

2021.07 ~ 2023.10

장항선 탕정역 승강장안전문 설치공사

한국철도시설공단
연합개발

장항선

1

2

80

2020.01 ~ 2021.04

대구광역권 도시철도
사곡역 신축 외 3개역
승강장안전문 설치공사

한국철도시설공단
보구건설

대구광역선

4

2

64

2019.07 ~ 2024.12

알스톰 상파울로 메트로

알스톰

상파울로 1,3호선

4

12

288

2020.05 ~ 2024.04

상파울로 메트로 1,2,3호선

상파울로 메트로

상파울로 1,2,3호선

36

88

2,112

2019.05 ~ 2025.08

수원~인천 복선전철 어천외
1역사 신축 기타공사 중
승강장안전문설치공사

한국철도시설공단
극동건설㈜
㈜삼우아이엠씨

수원인천선

2

3

144

2019.05 ~ 2020.10

수원~인천 복선전철 봉담역사
신축 기타공사 중
승강장안전문설치공사

한국철도시설공단
(주)삼한종합건설
조원종합건설㈜

수원인천선

1

2

48

2019.04 ~ 2020.10

9호선 3단계
919공구 2개역

서울시도시기반시설본부
삼성물산㈜

9호선

2

128

2017.05 ~ 2018.10

소사원시선 6개역

한국철도시설공단
이레일,대우건설

소사원시선

6

2

288

2016.09 ~ 2018.02

광역철도 8공구 9개역

한국철도시설공단
분담이행(현창건설)

경원선

9

2

720

2016.09 ~ 2017.11

성남여주선 2개역
안전문제작설치

한국철도시설공단

성남여주선

2

4

96

2015.10 ~ 2016.12

일산선대화역 2개역
승강장안전문제작설치

한국철도공사

일산선

2

4

160

2015.04 ~ 2015.11

경원선 도봉산역사
신축공사

한국철도공사

경원선

1

2

80

2015.03 ~ 2015.11

수인선국제여객터미널역 등
2개역

한국철도시설공단

수인선

2

4

128

2014.12 ~ 2015.12

괴정역 등 6개역
승강장안전문 제작설치

부산교통공사

부산1호선

6

12

288

2014.05 ~ 2014.12

승강장안전문 제작구매설치
(2공구2개역)

인천교통공사

인천1호선

2

4

128

2013.10 ~ 2014.05

경부선 남영역
안전문설치

한국철도공사

경부선

1

2

80

2013.08 ~ 2013.12

경원선 청량리역
안전문설치

한국철도공사

경원선

1

2

80

2013.08 ~ 2013.12

분당선 정자역
안전문설치

한국철도공사

분당선

1

2

64

2012.11 ~ 2013.12

대구지하철2호선 경산연장
PSD제작설치

대구도시철도건설본부

대구2호선

3

6

192

2011.06 ~ 2012.09

양동시장역
안전문설치공사

광주도시철도공사

광주1호선

1

2

48

2011.03 ~ 2011.09

2호선 신도림지선
PSD제작구매설치

서울메트로

서울2호선

1

2

80

2010.12 ~ 2011.12

월미은하레일 안전문
제작설치

인천교통공사

월미은하레일

4

6

12

2010.07 ~ 2010.11

충정로역 등 11개역사

서울메트로

서울2,3,4호선

13

26

1,080

2009.09 ~ 2009.12

신천역 등 20개역사

서울메트로

서울2,3,4호선

22

46

1,744

2008.12 ~ 2009.12

방화역 등 27개역사

서울도시철도공사

서울5호선

27

56

1,792

2007.12 ~ 2008.12

2호선 서울대입구역

서울메트로

서울2호선

1

2

80

2006.02 ~ 2006.12

합계

90

182

6,132

"실적범위"는 PSD설계, 제작, 설치, 검사, 시운전 일체의 납품임

"도어"는 구동장치가 포함된 일체임

부분자재 납품과 수리 및 유지보수 용역은 실적범위에서 제외함

기술인증

구분	내용	비고
승강장안전문 안전성평가 (안전무결성등급)	SIL4 - SLD Closed and Locked - Obstacle Detection and Alarm - SLD Safety Loop - SLD Emergency Opening)	RINA Service
승강장안전문 안전성평가 (안전무결성등급)	SIL1~3 - Train Interface Panel (TIP) - Office Control Panel (OCP) - Door Control Unit (DCU) - Ground Radio Frequency (GRF) - Platform Operation Unit (POU) - Driver Interface Unit (DIU) - Train Position Check (TPC) - Train Door Detection (TDD))	RINA Service
승강장안전문 품질인증서	도시철도용품 품질인증서 [규격: KRT-EG000-PSD001]	국토해양부
CE(유럽표준) 인증서	PSD 개별제어반 CE 인증 [REG. NO.= K3112/E10]	TUV NORD
전자파(EMC) 시험성적서	PSD용 제어반 전자파 시험성적서 [발행번호: KT1083V11003]	한국기술연구소
방송통신기기 형식등록 시험성적서	PSD용 RF장치 형식등록 시험성적서	코스텍
정보통신기기 시험성적서	PSD용 무선데이타통신장치 시험성적서 [발급번호: STRR-06-258]	SGS 테스팅코리아
특허 및 디자인	플랫폼안전문용 가이드장치 [등록번호: 10-2006-0072690] 지상승강장용 플랫폼안전문 [등록번호: 10-2006-0087615] 전동차 정위치 정지검지 시스템 및 제어 방법 [등록번호; 10-2007-0138445] 기타 다수	특허청
